Для подключения рекомендуем использовать сечение провода питания не менее 0,75 мм2 при напряжении питания 12В, и не менее 0,35 мм2 при напряжении 27В. Сечение синхронизирующего провода не нормируется. В случае отсутствия соединения синхронизирующих проводов их необходимо заизолировать.

ЦВЕТОВАЯ МАРКИРОВКА ВЫВОДОВ


Красный +
плюс бортового питания общий.


Красный тонкий +
(плюс) бортового питания, управление включением крыльевых белых стробов. (Не силовой, общий плюс должен быть подключен).


Черный -
минус бортового питания (масса)

Белый тонкий (нет маркировки)
Синхронизация

A. Размер основания крыльевых БАНО PR-W4, -W4R:

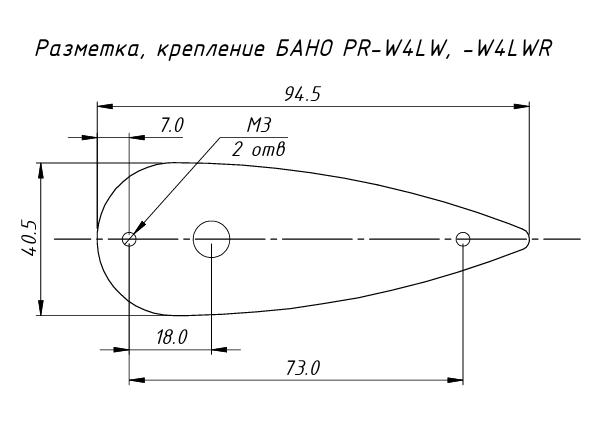

B. Размеры основания крыльевых БАНО PR-W4LW, -W4LWR:

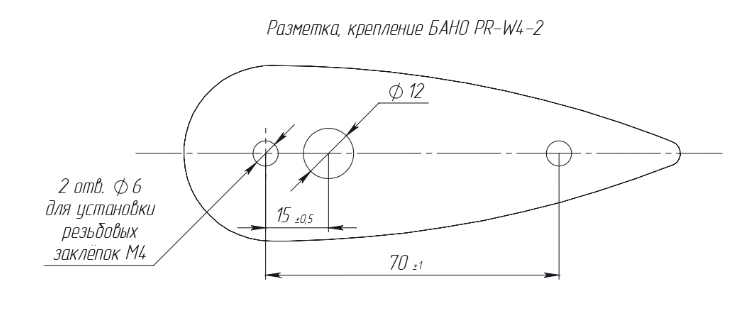

C. Разметка для крепления крыльевых БАНО PR-W4-2, -W4-2R:

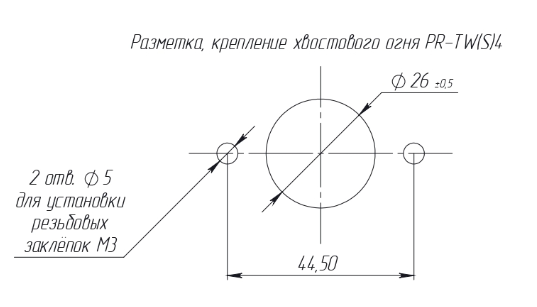

D .Установочные размеры килевых (биконов) PR-BW4, -BR4 и хвостовых огней PR-TW4, -TWS4 (корпус c наружним креплением ):

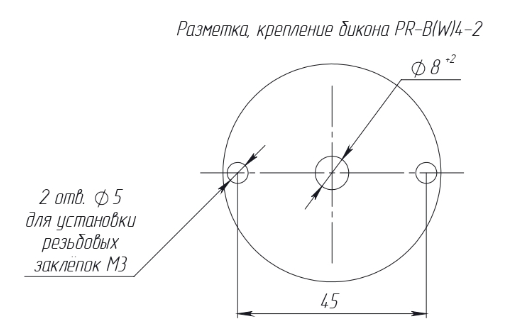

E. Разметка для крепления биконов PR-BW4-2, -BR4-2 и хвостовых огней PR-TW4-2, -TWS4-2 (корпус со скрытым креплением):
